一 概述：

本控制驱动器为闭环速度型控制器，采用最新型IGBT和MOS功率器，利用直流无刷电机的霍尔信号进行倍频后进行闭环速度控制，控制环节设有PID速度调节器，系统控制稳定可靠，尤其是在低速下总能达到最大转矩，速度控制范围150~10000rpm。

二 产品特征:

1、 PID速度、电流双环调节器

2、 高性能低价格

3、 20KHZ　斩波频率

4、 电气刹车功能，使电机反应迅速

5、 过载倍数大于2，在低速下转矩总能达到最大

6、 具有过压、欠压、过流、过温、霍尔信号非法等故障报警功能

三 电气指标

标准输入电压：24VDC，最小电压不低于8VDC，最大电压不超过30VDC。

连续输出电流：5A

加速时间常数　出厂值：0.2秒　其他可定制

四 端子接口说明 :

1、电源输入端:

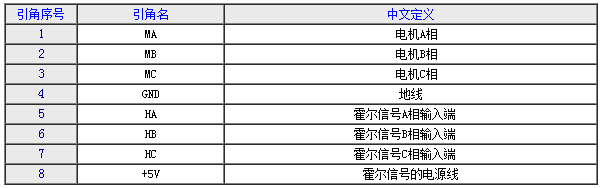

2、电机输入端:


3、控制信号部分：

GND：信号地

F/R：正、反转控制，接GND反转，不接正转，正反转切换时，应先关断EN

EN：使能控制：EN接地，电机转（联机状态），EN不接，电机不转（脱机状态）

SV：外部速度衰减：可以衰减从0~100%，当外部速度指令接5V时，通过该电位器可以调速

+5V：调速电压输出，可用电位器在SV和GND形成连续可调

内置电位器（驱动器PCB板上）：调节电机速度增益,可以从0~100%范围内调速。

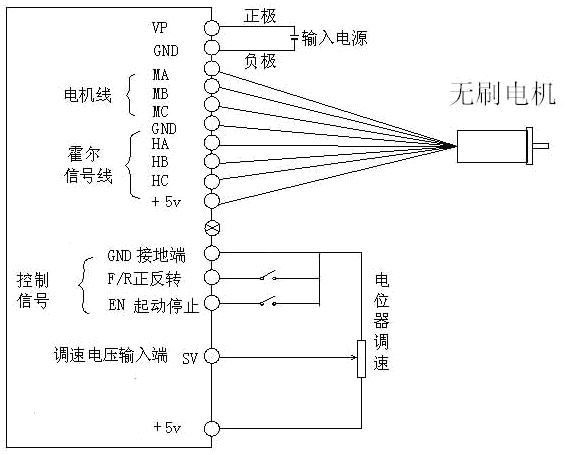

五 驱动器与无刷电机接线图

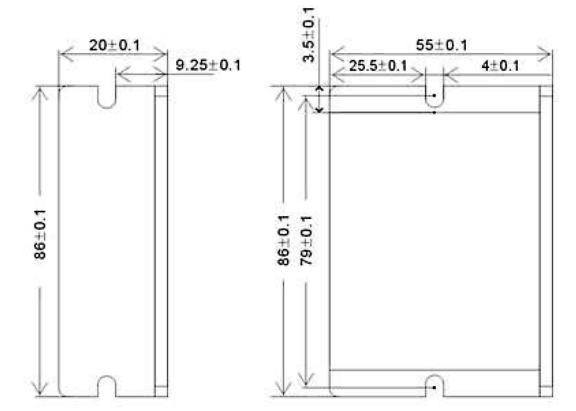

六 机械安装：

七 功能与使用

调速方式

外部输入调速将外接电位器的两个固定端分别接于驱动器的GND和+5v一端，将调节端接于SV端即可使用外接电位器(10K~50K)调速,也可以通过其它的控制单元(如PLC、单片机等）输入模拟电压到SV端实现调速（相对于GND）,SV端口的接受范围为DC OV~+5V，对应电机转速为0~额定转速。

电机运行/停止控制（EN）

通过控制端子EN相对于GND的通、断可以控制电机的运行和停止。当端子断开时电机运行反之电机停止。使用运行／停止端控制电机停止时，电机为自然停车，其运动规律与负载惯性有关。

电机正/反转控制（F/R)

通过控制端子F/R与端子GND的通、断可以控制电机的运转方向。当F/R与端子GND不接通时，电机顺时针运行（面对电机轴），反之则电机逆时针方向运转；为避免驱动器的损坏在改变电机转向时，应先使电机停止运动后，再操作改变转向，避免在电机运行中进行运转方向操作。

驱动器故障

驱动器内部出现过压或过流时驱动器进入保护状态，驱动器会自动停止工作，电机停止，驱动器上的蓝灯熄灭，只要将使能端重新复位（即EN与GND断开）或是断电，驱动器才能解除报警。发生此故障请检查电机接线。

八 驱动器使用步骤

1、 正确接好电机线，霍尔线及电源线。错误的接线会导致电机和驱动器损坏。

3、用外置电位器调速时，将外置电位器动点（中间接口）接驱动器SV端口，另两个接GND及+5V端口。

4、通电运行，此时电机处于闭环最高速状态，调整衰减电位器至所需要转速。
