特性:
· PID速度、电流双环调节器
· 高性能低价格
· 20KHZ 斩波频率
· 电气刹车功能,使电机反应迅速
· 过载倍数大于2,在低速下转矩总能达到最大
· 具有过压、欠压、过流、过温、霍尔信号非法等故障报警功能
概述:
本控制驱动器为闭环速度型控制器,采用最新型IGBT和MOS功率器,利用直流无刷电机的霍尔信号进行倍频后进行闭环速度控制,控制环节设有PID速度调节器,系统控制稳定可靠,尤其是在低速下总能达到最大转矩,速度控制范围150~6000rpm。

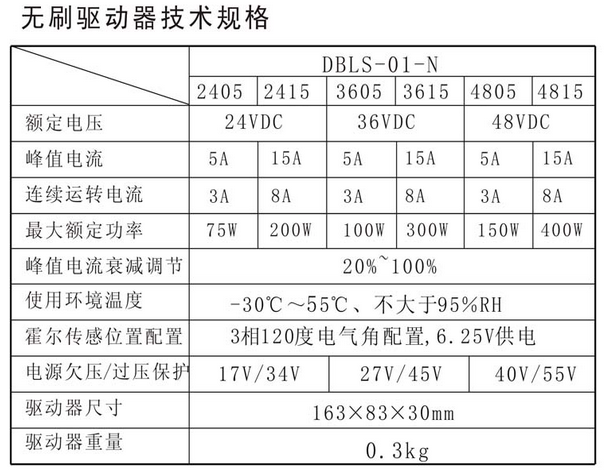

电气指标 :
标准输入电压:24V/36V
最大输入过载保护电流:5A/15A两种
加速时间常数 出厂值:0.2秒 其他可定制
端子接口说明:
1、电源输入端
2、电机输入端
3、控制信号部分
4、机械安装
状态指示:
驱动器使用步骤:
1、 正确接好电机线,霍尔线及电源线。
2、 使用内置电位器调速时,将EN接GND信号地,SV端口接+6.25V,电位器调至最大。
3、如使用外置电位器调速时,将SV ADJ调到最小,将EN接地,将外置电位器动点(中间接口)接驱动器SV端口,另两个接GND及+6.25V端口。
4、通电运行,此时电机处于开环最高速状态,调整衰减电位器至所需要转速,若用脉宽控制,则将脉宽放至最大,建议脉宽频率在1K以上,高速衰减电位器刚刚达到所需要的最高速。无刷电机则可以在脉宽控制的范围内线性调速,且具有速度电流伺服性。
5、电位器调速与脉宽调速方法一样。
