Moons高端步进驱动ST系列

MSST5/10-Q

产品详情


特性:

1、最新的技术

- 先进的电流控制技术,精度可达0.01A

- 输入信号平滑处理,自动微步计算,即使在低细分下也能保证运行平滑

- 抗共振算法,抑制系统中频共振

- 低速波形平滑算法,抑制低速力矩波动

2、多种控制模式

- 脉冲/方向

- 双脉冲

- 正交相位脉冲(编码器跟随)

- 速度模式,速度软件设定或模拟量调节

- 命令控制模式。通过RS-232(RS-422/485 可选)串口通信接收运动控制命令,实现实时控制。

- 程序驻留模式。可使用Q Programmer 编写运动控制程序,并下载到DSP 闪存中,独立运行。


Mis Programmer 使用图形化编程界面,简单方便,仅MSST5-I/MSST10-I 可用。

• 供电电压 24-48VDC(MSST5)/24-80VDC(MSST10)

• 输出相电流(正弦峰值)0.1-5A(MSST5)/0.1-10A(MSST10),软件设定

• 微步方式 200-51200 步/转,2 的倍数,软件设定

• 配合 MisNet Hub 实现多轴控制

• RS232 串口通信

• RS422/485 总线控制,最多可同时控制32 轴,可选模块

• 编码器反馈模块,堵转检测/堵转预防,可选模块

• 自动减流至 0~90%之间的任意百分比,软件设定

• 自检和自动设置,检验系统状态

• 强大的保护功能:过压、欠压、过热、过流保护

• 2 个模拟输入,8 个光隔数字输入,4 个光隔数字输出

• 适配电机:4 线、6 线或8 线的17、23、24 或34 步进电机

• CE 和RoHSS

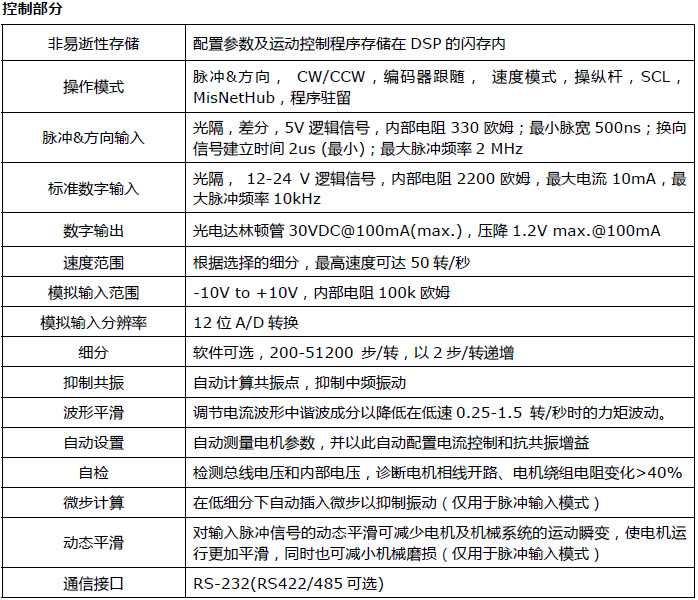

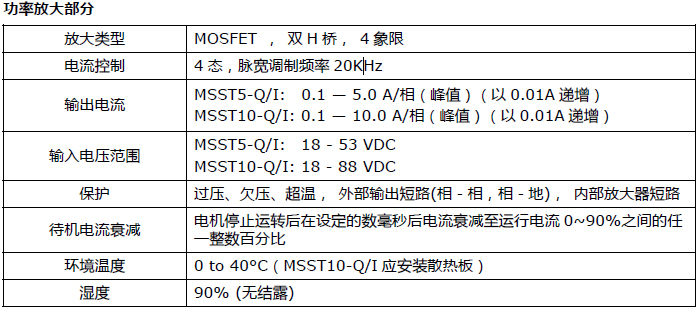

技术规格:

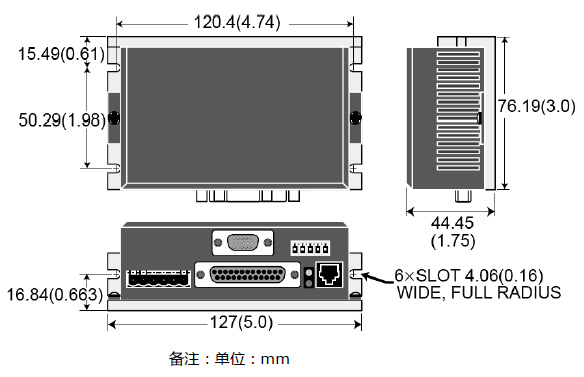

机械尺寸图:


驱动器的安装:

驱动器可以使用6 号螺丝安装在装置的宽边或者窄边上。如果有可能的话,驱动器最好安全地固定在一个光滑、平整的金属面上,这样有助于驱动器的散热。如果不能,需要通过风扇散热,以避免驱动器过热。

▪ 不要将驱动器安装在不通风或者环境温度高于50℃(120°F)的地方

▪ 不要把驱动器安装在潮湿的地方

▪ 不要将金属或者其他导体颗粒接触驱动器
