智能型二相步进驱动器系列

MA880H

产品详情

特性:

小体积、大功率

供电电压可用交流电60~80VAC

20KHz斩波频率

静止时电流可自动减半

最大驱动电流为6.0A

细分精度可调,最大可达64细分

过压,过流保护

应用领域:

适合各种中大型自动化设备和仪器,例如:激光制版机、贴标机、激光切割机、喷绘机、雕刻机、数控机床、拿放装置等。在用户期望低振动、小噪声、高精度、高速度的设备中效果特佳。

概述:

MA880H是采用美国先进技术合作生产的高性能步进驱动器,适合驱动任何6A相电流以下的两相或四相的中大型混合式步进电机。此驱动器还具有其它许多理想特点,例如:单电源供电、光隔离输入、细分精度可选等。步距角细分功能可使电机运转平滑,振动减少,噪声降低,粗度提高。细分精度可由用户轻易设定,最高可达128细分(25600步/圈)。当电机处于停止状态时,输出电流可自动降至较低值,从而减少电机和驱动器的发热。驱动器侧面装有一排八位拨码开关组,用户可轻易设定动态工作电流(共8等级)、静态减流和细分精度;此驱动器可以直接采用60~80VAC输入,省掉整流板,为客户减少成本.

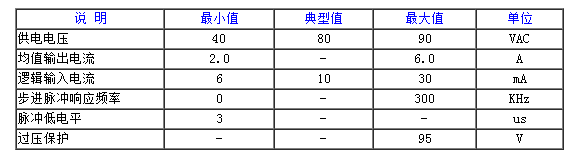

电气规格:

细分设定:

电流设定:


P1弱电接线信号描述:



P2强电接线信号描述:
